పారిశ్రామిక ద్రవ నియంత్రణ వ్యవస్థలలో చెక్ వాల్వ్‌లను కీలకమైన ఆటోమేటిక్ భాగాలుగా ఎందుకు పరిగణిస్తారు?

పారిశ్రామిక ద్రవ నియంత్రణ వ్యవస్థలలో,తనిఖీ కవాటాలుమాధ్యమం యొక్క ప్రమాదవశాత్తు బ్యాక్‌ఫ్లోను నిరోధించడానికి, పంపులు మరియు మోటార్లు వంటి పరికరాలను రక్షించడానికి మరియు పారిశ్రామిక ప్రక్రియల స్థిరత్వాన్ని నిర్ధారించడానికి రూపొందించబడిన కీలకమైన ఆటోమేటిక్ భాగాలు. అధునాతన ఉత్పత్తి సామర్థ్యాలు మరియు ప్రపంచ ఎగుమతి అనుభవంతో ప్రొఫెషనల్ తయారీదారుగా,టియాంజిన్ మైల్‌స్టోన్ వాల్వ్ కంపెనీవిభిన్న పారిశ్రామిక అవసరాలను తీర్చడానికి అధిక-పనితీరు గల చెక్ వాల్వ్‌లు మరియు ఇతర పారిశ్రామిక కవాటాలను అందించడంపై దృష్టి పెడుతుంది. కాబట్టి, మీరు చెక్ వాల్వ్‌లను అర్థం చేసుకున్నారా?

చెక్ వాల్వ్ అంటే ఏమిటి?

A చెక్ వాల్వ్అనేది స్వయంచాలక వాల్వ్, దీని ముగింపు భాగం (సర్క్యులర్ వాల్వ్ డిస్క్) దాని స్వంత బరువు మరియు ద్రవ ఒత్తిడిలో పనిచేస్తుంది. మాధ్యమం యొక్క బ్యాక్‌ఫ్లోను నిరోధించడం దీని ప్రాథమిక విధి, ఇది వివిధ పరిశ్రమలలోని ద్రవ రవాణా వ్యవస్థలలో ఒక అనివార్యమైన భాగం. మాన్యువల్ లేదా సెమీ ఆటోమేటిక్ వాల్వ్‌ల వలె కాకుండా, చెక్ వాల్వ్‌లకు బాహ్య విద్యుత్ వనరు అవసరం లేదు-వాటి ఆపరేషన్ పూర్తిగా మాధ్యమం యొక్క డైనమిక్ పీడనం ద్వారా నడపబడుతుంది, నిజ-సమయం మరియు బ్యాక్‌ఫ్లో యొక్క విశ్వసనీయ నివారణను నిర్ధారిస్తుంది.

చెక్ వాల్వ్స్ యొక్క ప్రధాన విధులు

మాధ్యమం యొక్క బ్యాక్‌ఫ్లోను నిరోధించడం: ఇది అత్యంత ప్రాథమిక విధి. పైపింగ్ సిస్టమ్‌లలో, సిస్టమ్ ఒత్తిడి తగ్గినప్పుడు చెక్ వాల్వ్‌లు మీడియా బ్యాక్‌ఫ్లోను నిరోధిస్తాయి, ఉత్పత్తి అంతరాయాలను నివారిస్తాయి.

పంపులు మరియు డ్రైవ్ మోటార్‌లను రక్షించడం: బ్యాక్‌ఫ్లో పంపులు రివర్స్‌కు కారణమవుతాయి, సంభావ్య అంతర్గత భాగాలను దెబ్బతీస్తాయి మరియు డ్రైవ్ మోటర్‌ను ఓవర్‌లోడ్ చేయడం వల్ల ఖర్చుతో కూడిన పనికిరాని సమయం ఉంటుంది. బ్యాక్‌ఫ్లో ఉన్న వెంటనే వాల్వ్‌లను మూసివేసి, ఈ ప్రమాదాన్ని తొలగిస్తుంది.

కంటైనర్‌ల నుండి మీడియాను సురక్షితంగా విడుదల చేయడం: నిల్వ ట్యాంకులు లేదా పీడన నాళాలలో, చెక్ వాల్వ్‌లు మీడియా యొక్క ఏకదిశాత్మక ప్రవాహాన్ని నియంత్రిస్తాయి, సురక్షితమైన ఉత్సర్గను నిర్ధారిస్తాయి మరియు సిఫాన్ బ్యాక్‌ఫ్లో లేదా కాలుష్యాన్ని నివారిస్తాయి.

సురక్షిత ఐసోలేషన్: చెక్ వాల్వ్‌లు ద్వంద్వ రక్షణ వ్యవస్థను రూపొందించడానికి గేట్ వాల్వ్‌లతో కలిపి ఉపయోగించబడతాయి. ఉదాహరణకు, అధిక-పీడన పైప్‌లైన్‌లలో, చెక్ వాల్వ్‌లు బ్యాక్‌ఫ్లోను నిరోధిస్తాయి, అయితే గేట్ వాల్వ్‌లు నిర్వహణ కోసం మాన్యువల్ ఐసోలేషన్‌ను అనుమతిస్తాయి, తద్వారా మొత్తం సిస్టమ్ భద్రతను మెరుగుపరుస్తుంది.

చెక్ వాల్వ్‌ల రకాలు: లిఫ్ట్ మరియు స్వింగ్ వాల్వ్‌లు

వాల్వ్ డిస్క్ యొక్క కదలిక ఆధారంగా, చెక్ వాల్వ్‌లు ప్రధానంగా లిఫ్ట్ చెక్ వాల్వ్‌లు మరియు స్వింగ్ చెక్ వాల్వ్‌లుగా విభజించబడ్డాయి. ప్రతి రకానికి దాని ప్రత్యేక నిర్మాణ లక్షణాలు మరియు అనువర్తన దృశ్యాలు ఉన్నాయి, వివిధ పారిశ్రామిక అవసరాలకు అనుకూలంగా ఉంటాయి.

లిఫ్ట్ చెక్ వాల్వ్

లిఫ్ట్ చెక్ వాల్వ్ యొక్క నిర్మాణం గేట్ వాల్వ్‌ను పోలి ఉంటుంది, అయితే దీనికి వాల్వ్ డిస్క్‌ను నడిపే వాల్వ్ కాండం లేదు. వాల్వ్ డిస్క్ ప్రవాహాన్ని నియంత్రించడానికి వాల్వ్ సీటు వెంట నిలువుగా (పైకి మరియు క్రిందికి) కదులుతుంది.

పని సూత్రం

ప్రారంభ ప్రక్రియ: మీడియం ఇన్‌లెట్ ఎండ్ (దిగువ వైపు) నుండి అవుట్‌లెట్ ఎండ్ (ఎగువ వైపు) వరకు ప్రవహించినప్పుడు, ఇన్‌లెట్ పీడనం వాల్వ్ డిస్క్‌ను పైకి నెట్టివేస్తుంది, వాల్వ్ డిస్క్ యొక్క స్వంత బరువు మరియు ప్రవాహ ఘర్షణ యొక్క మిశ్రమ నిరోధకతను అధిగమిస్తుంది. ఇది వాల్వ్ సీటు నుండి వాల్వ్ డిస్క్‌ను ఎత్తివేస్తుంది, మీడియం సజావుగా వెళ్ళడానికి అనుమతిస్తుంది.

మూసివేసే ప్రక్రియ: మాధ్యమం వెనుకకు ప్రవహించే ప్రయత్నం చేస్తే, రివర్స్ ఒత్తిడి వాల్వ్ డిస్క్‌ను క్రిందికి నెట్టివేస్తుంది. అప్పుడు, దాని స్వంత బరువు మరియు రివర్స్ పీడనం కింద, వాల్వ్ డిస్క్ వాల్వ్ సీటుకు వ్యతిరేకంగా గట్టిగా నొక్కి, పైప్‌లైన్‌ను మూసివేస్తుంది మరియు బ్యాక్‌ఫ్లోను నిరోధిస్తుంది.

కీ ప్రయోజనాలు

వేగవంతమైన ముగింపు ప్రతిస్పందన, తరచుగా ఒత్తిడి మార్పులతో సిస్టమ్‌లకు అనువైనది.

మూసివేసినప్పుడు అధిక సీలింగ్ ఖచ్చితత్వం, తక్కువ లీకేజీ అవసరాలు కలిగిన మీడియాకు అనుకూలం.

సాధారణ అప్లికేషన్లు

నీటి సరఫరా మరియు పారుదల వ్యవస్థలు.

పవర్ ప్లాంట్లలో బాయిలర్ ఫీడ్ వాటర్ పైపింగ్ మరియు ఆవిరి వ్యవస్థలు.

మాధ్యమం యొక్క అధిక స్వచ్ఛత అవసరమయ్యే తేలికపాటి పారిశ్రామిక రంగాలు.

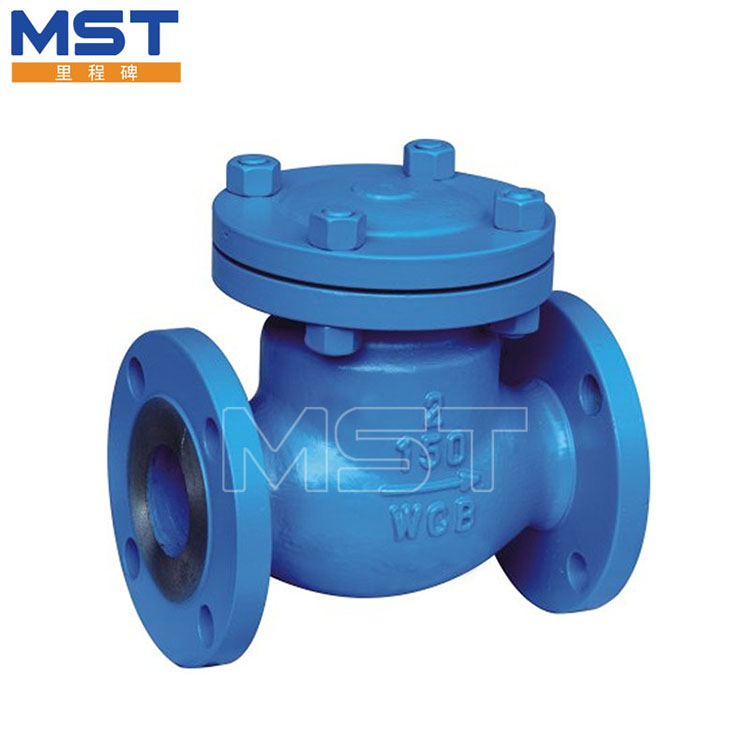

స్వింగ్ టైప్ చెక్ వాల్వ్

స్వింగ్ టైప్ చెక్ వాల్వ్ తిరిగే అక్షం (సాధారణంగా వాల్వ్ సీటు సమీపంలో ఉంటుంది) వంపుతిరిగిన మరియు మౌంట్ చేయబడిన డిస్క్‌ను కలిగి ఉంటుంది. డిస్క్ నిలువుగా కదలకుండా తెరవడానికి లేదా మూసివేయడానికి ఈ అక్షం చుట్టూ స్వింగ్ అవుతుంది.

పని సూత్రం

ప్రారంభ ప్రక్రియ: మీడియం ముందుకు దిశలో ప్రవహించినప్పుడు, దాని పీడనం డిస్క్‌ను వాల్వ్ సీటు నుండి దూరంగా స్వింగ్ చేయడానికి నెట్టివేస్తుంది, మాధ్యమం కోసం ఒక మార్గాన్ని సృష్టిస్తుంది. డిస్క్ యొక్క స్వింగ్ కోణం మీడియం యొక్క ఫ్లో రేట్ ద్వారా నిర్ణయించబడుతుంది-అధిక ప్రవాహ రేట్లు పెద్ద ప్రారంభ కోణానికి దారితీస్తాయి, ప్రవాహ నిరోధకతను తగ్గిస్తుంది.

ముగింపు ప్రక్రియ: బ్యాక్‌ఫ్లో సంభవించినప్పుడు, రివర్స్ మీడియం పీడనం డిస్క్‌ను వాల్వ్ సీటు వైపు తిరిగి స్వింగ్ చేయడానికి నెట్టివేస్తుంది. తర్వాత డిస్క్ రివర్స్ ప్రెజర్ కింద సీటును మూసివేస్తుంది, బ్యాక్‌ఫ్లోను ఆపుతుంది. పని సూత్రం లిఫ్ట్ టైప్ చెక్ వాల్వ్ మాదిరిగానే ఉంటుంది, అయితే స్వింగ్ మోషన్ మూసివేసే సమయంలో ప్రభావ శక్తిని తగ్గిస్తుంది, వాల్వ్ యొక్క సేవా జీవితాన్ని పొడిగిస్తుంది.

కీ ప్రయోజనాలు

తక్కువ ప్రవాహ నిరోధకత, ఇది పెద్ద-వ్యాసం కలిగిన పైప్‌లైన్‌లు లేదా అధిక-ప్రవాహ-రేటు వ్యవస్థలకు అనుకూలంగా ఉంటుంది.

సాధారణ నిర్మాణం, సులభమైన నిర్వహణ మరియు స్వల్ప మలినాలతో (ఉదా., మురుగునీరు, ముడి చమురు) మీడియాకు బలమైన అనుకూలత.

సాధారణ అప్లికేషన్లు

చమురు మరియు గ్యాస్ పైప్లైన్లు.

థర్మల్ సరఫరా వ్యవస్థలు.

మెటలర్జికల్ పరిశ్రమ.
